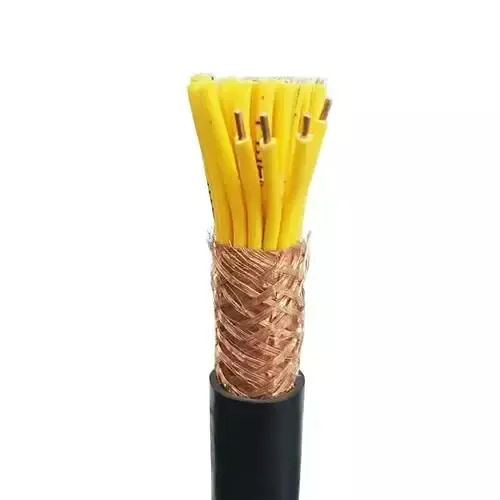

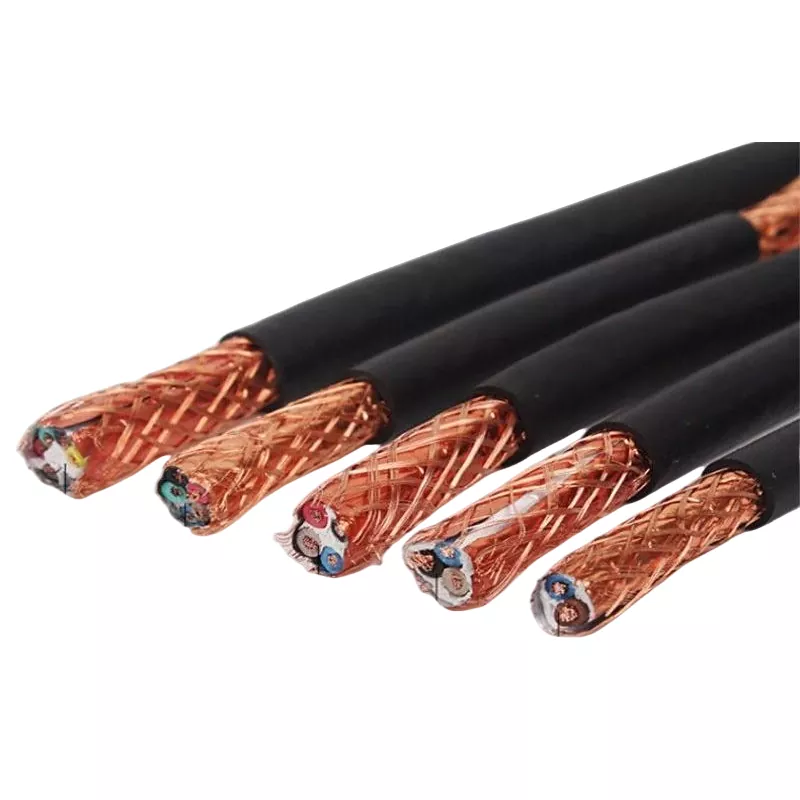

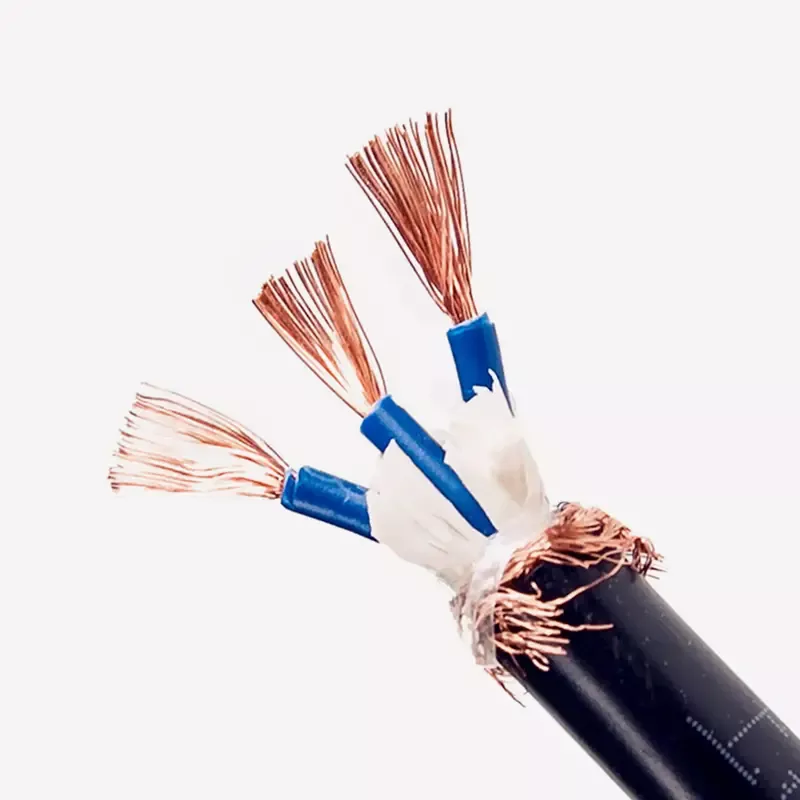

Cavo di controllo in PVC schermato con treccia di filo di rame

Yilan Cable non offre solo cavi di controllo standard in PVC schermato con treccia di filo di rame, ma può anche fornire servizi personalizzati in base alla vostra applicazione specifica (come vicino a convertitori di frequenza, motori di grandi dimensioni o sale di distribuzione di energia complesse), garantendo che ogni metro di cavo possa svolgere un effetto schermante nei vostri progetti critici e proteggere accuratamente i segnali di controllo.

Perché il nostro cavo di controllo in PVC schermato con treccia di filo di rame è diverso?

Rispetto ai cavi non schermati, il cavo di controllo in PVC schermato con treccia di filo di rame è dotato di uno schermo intrecciato di filo di rame stagnato ad alta densità incorporato. Questo strato di rete schermante può assorbire e guidare efficacemente le interferenze elettromagnetiche esterne, fornendo un canale puro e sicuro per la trasmissione interna del segnale, garantendo una trasmissione accurata dei comandi PLC, dei dati dei sensori e dei segnali dello strumento.

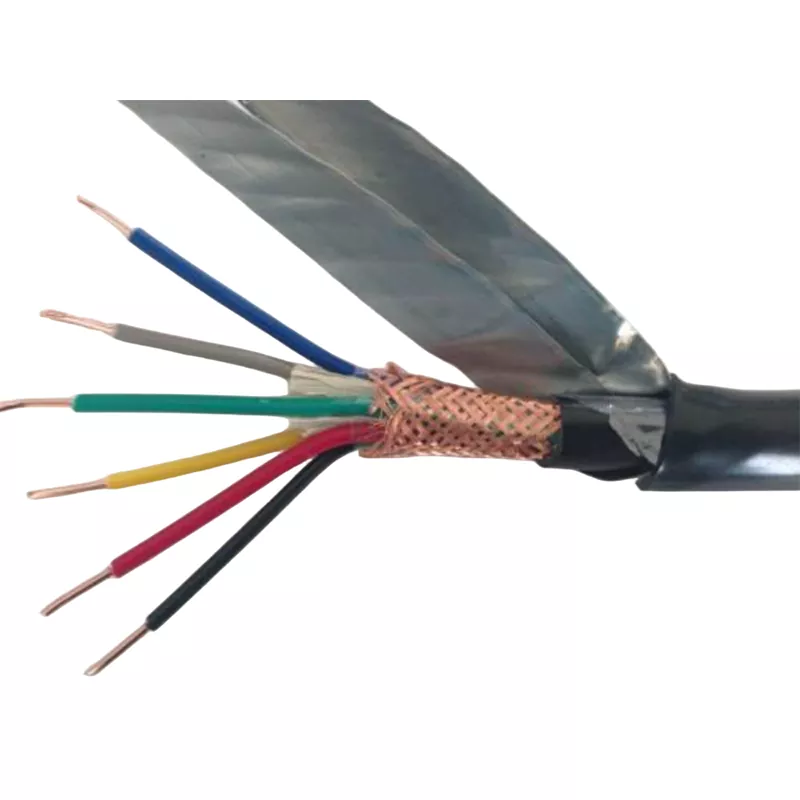

Struttura del prodotto

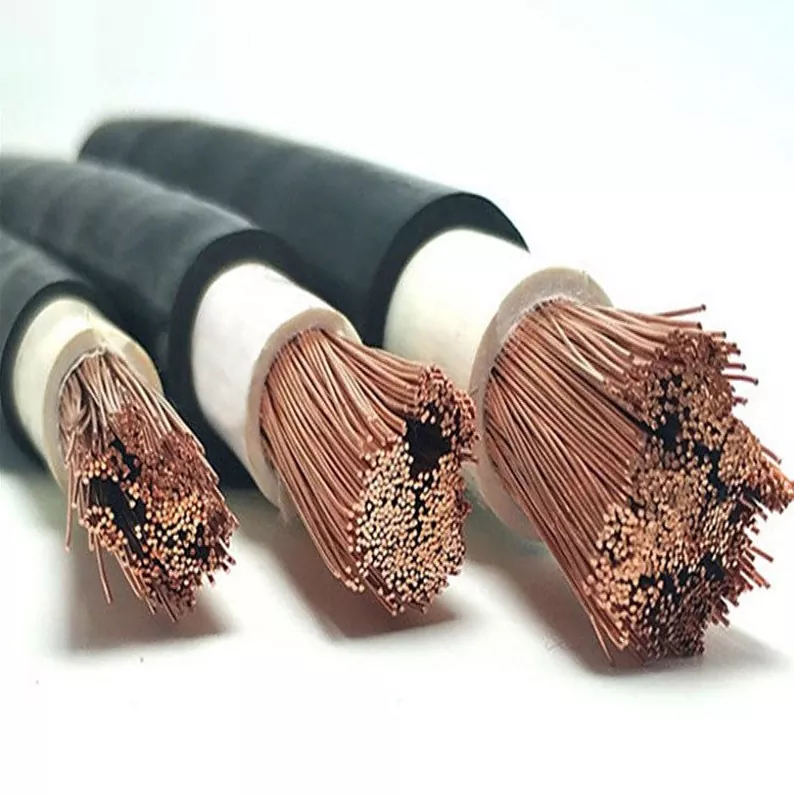

1. Conduttore: più fili di fili di rame sottili e morbidi sono intrecciati per garantire la flessibilità e l'eccellente conduttività del cavo, rendendo il cavo di controllo in PVC schermato con treccia di filo di rame certificato CE facile da installare e posare in loco.

2. Strato isolante: materiale isolante in PVC di alta qualità, che fornisce buone prestazioni di isolamento elettrico e resistenza alla tensione

3. Schermatura (nucleo): Schermatura intrecciata di filo di rame stagnato con elevata copertura (normalmente ≥85%). La placcatura in stagno non solo migliora la resistenza all'ossidazione e alla corrosione del filo di rame, ma rende anche la connessione tra lo strato di schermatura e il terminale di terra più forte e con una migliore conduttività.

4. Guaina: guaina esterna in PVC resistente, che fornisce un'eccellente protezione contro l'usura, l'olio, gli agenti atmosferici e gli urti meccanici, adatta per l'uso a lungo termine in ambienti industriali difficili.

5. Tensione nominale: 450/750 V, temperatura operativa consentita a lungo termine di 70°C, per soddisfare le esigenze della maggior parte degli scenari di controllo industriale.

Scenari applicativi

1. Convertitore di frequenza e motore nelle vicinanze: Il convertitore di frequenza è una forte fonte di interferenza, la sua uscita di armoniche ad alta frequenza interferirà seriamente con i cavi circostanti, è necessario l'uso di un cavo di controllo in PVC schermato con treccia di filo di rame di alta qualità.

2. Linea di produzione automatica e sistema di controllo PLC: nell'armadio di controllo a cablaggio denso, creare un ponte per evitare diafonia tra le varie linee di segnale.

3. Sistema di misurazione e controllo dello strumento e del computer: la schermatura è molto importante per i segnali analogici (come 4-20 mA), i segnali della termocoppia e altre trasmissioni di segnali di precisione di basso livello.

4. Locali di distribuzione elettrica e aree industriali con forti campi elettromagnetici: evitare interferenze tra i cavi di alimentazione e i cavi di controllo.

5. Occasioni di installazione fisse che richiedono una certa flessibilità e un ambiente non estremamente rigido: come il cablaggio interno di macchine utensili, macchinari per l'imballaggio e altre apparecchiature.

Nota: a differenza dei cavi armati (come KYJV22), che si concentrano sulla protezione meccanica, il cavo di controllo in PVC schermato con treccia di filo di rame ha come valore fondamentale la schermatura elettromagnetica. Se il tuo ambiente è soggetto sia a forti shock meccanici che a interferenze elettromagnetiche, contattaci per discutere una soluzione composita.
